汎用画像処理検査装置
- 業種
- 電子部品半導体原反・シート鉄鋼・金属容器・包装化学
- 検査対象
- 電子基板（セラミック基板 含）コンデンサパワーデバイス（パワー半導体）フィルムシート不織布リード発熱体LED容器ガラス瓶鋼板
- 検査内容
- 汚れ印字クラック寸法異物変色ピンホールキズ黒点バリ欠け
様々なデバイスが「繋がる」、検査機能を自在に「組み合わせられる」、
解析結果が「見える」、画像処理検査のプラットフォームを搭載

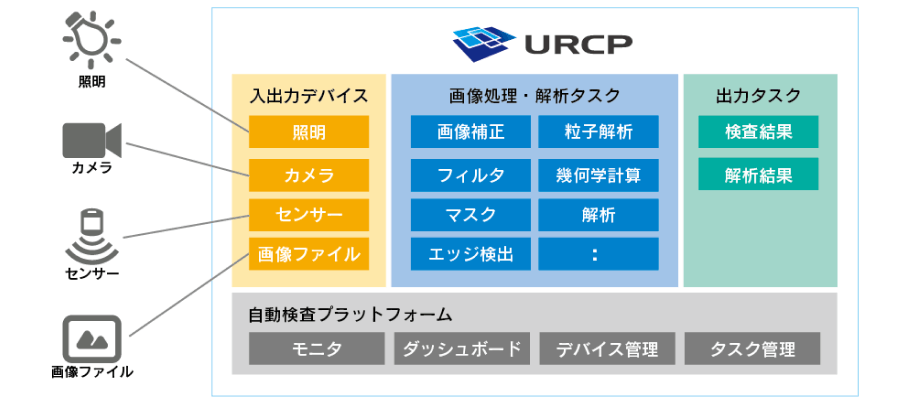

システムイメージ
特徴

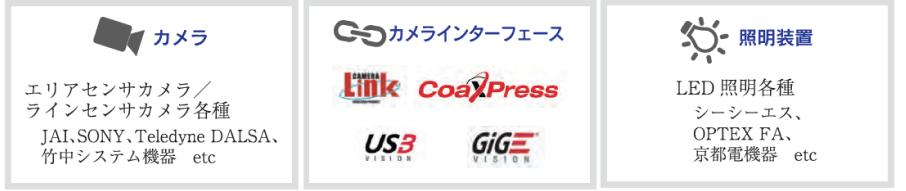

１. 繋がる
ワークや検出内容に合わせて、多種多様なカメラ（最大4台）、照明機器が接続できます。様々なカメラインターフェースにも対応しています。

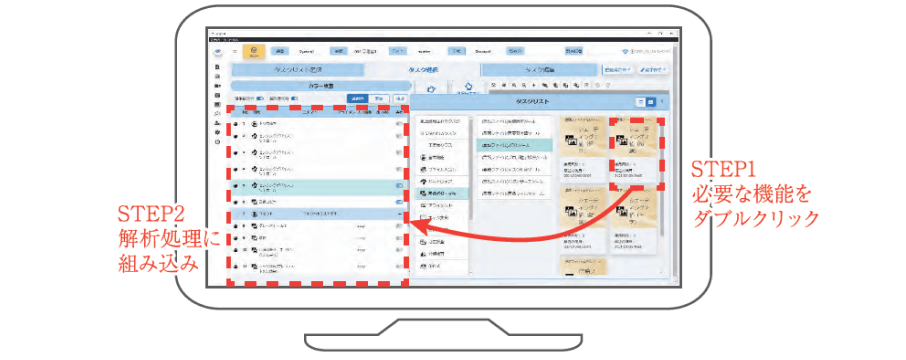

２. 組み合わせられる
予め用意されている検査処理を組み合わせて、簡単に検査レシピを作成できます。
検査処理は、画像補正・粒子解析・フィルタなど豊富にご用意しております。

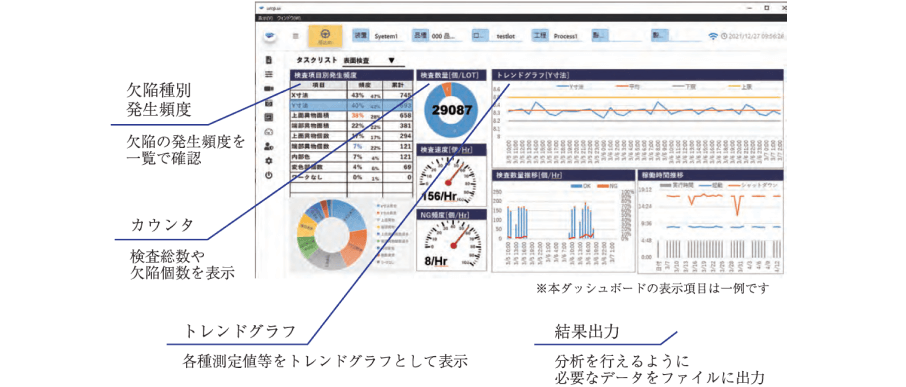

３. 見える
検査結果・解析結果がダッシュボードに時系列データとしてグラフィカルに可視化されます。表示する項目選択、レイアウトの調整はお客様ご自身で行うことができます。
また、その他システムとのデータ連携として、検査結果を出力することも可能です。
筐体仕様
- サイズ
- 292mm（幅）X 262mm（奥行） X 155mm（高）
- カメラ
- エリアセンサカメラ（主要メーカに対応）
1M、2M、5M、16M、29M、45M - ラインセンサカメラ（主要メーカに対応）
1,024画素、2,048画素、4,096画素、8,192画素、16,384画素
※ワンショットでワーク内外面が撮像可能なレンズを使った検査も可能です。
- エリアセンサカメラ（主要メーカに対応）
- 照明
- LED照明電源CCS PD3 シリーズ（パラレル、イーサネット）、PD2 シリーズ、PSB3 シリーズ
※最適な照明条件を探索する装置での検証代行サービスを実施しています。
- 解析機能
(記載は一例) - 画像補正
アフィン変換、拡大、縮小、回転など - 粒子解析
面積、外接矩形、主軸長、副軸長、周囲長など - フィルタ
先鋭化、コントラスト強調、膨張、収縮、細線化、２値化など
- 画像補正
製品の品質安定・向上によるブランディング強化
