密着イメージセンサ（CIS）検査装置

業種: 原反・シート鉄鋼・金属
検査対象: フィルムシート不織布鋼板
検査内容: 汚れ印刷ズレ異物変色凹凸ピンホール（穴）キズ

ワーク全幅で歪みがなく均一な解像度で検査可能
表面のキズ・汚れ・欠損・色見などを検知

概要

密着イメージセンサ検査装置とは、センサ（受光素子）と光源（LED）、ロッドレンズアレイ（等倍結像系レンズ）を一体化したイメージセンサである密着イメージセンサー（CIS）を用いて検査対象物の表面を検査します。対象物の表面に近づきコンパクトに画像を読み取るので、大きな設置スペースを必要とせず、連続して流れるインライン検査などに適用できます。

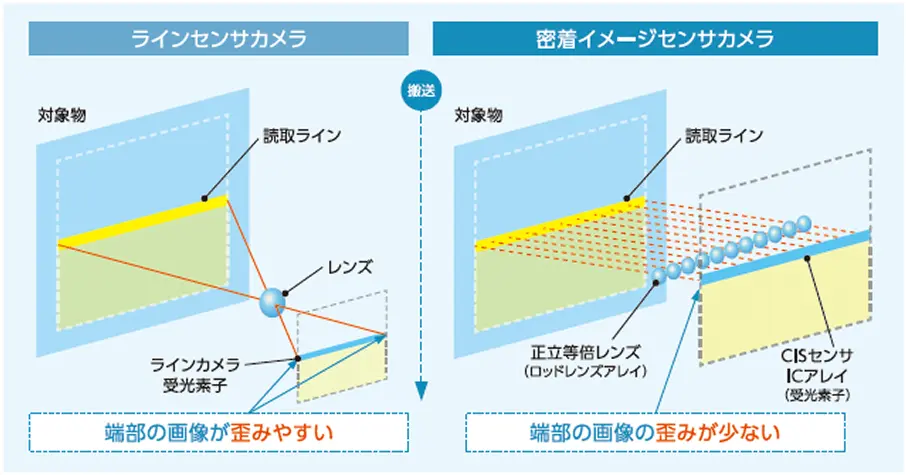

CIS（密着イメージセンサー）の特徴

309～1,688mmまでの読取幅に対応しており、対象物に合わせて最適な幅を選択可能
近接撮像で設置場所の省スペース化を実現
画像の歪みが少なく検査精度が安定
エッジ部分をよりクリアに検知可能

主な機能

欠陥画像の記録・表示: 運転動作中に検出された欠陥画像をリアルタイムに表示。画像データは検出位置情報と共に記録されており、集計ソフト（オプション）を利用して、運転終了後に検出結果を再確認できる。

欠陥位置の記録・表示: 運転動作中に検出された欠陥の位置を、カメラの位置を基点に一定距離範囲内でマップ表示。

欠陥検出信号の出力: 運転動作中に欠陥が検出された際にデジタル出力信号（コモンリレー接点出力）を出力。スリッターを使用する装置では、丁別に異なる信号出力が可能。また、市販のマーカー用振動出力を備えており、欠陥位置へのマーキングも可能。欠陥検知から実際に信号が出力されるまでの遅延距離、出力する幅の調整が可能。

過去の検査データ確認: 過去の運転で取得・記録された欠陥検出結果データを呼び出し、欠陥画像と共に原反上の位置（長さ位置、幅位置）を比較しながら確認することが可能。スリッターを使用する装置では、欠陥の丁位置を確認することができる。

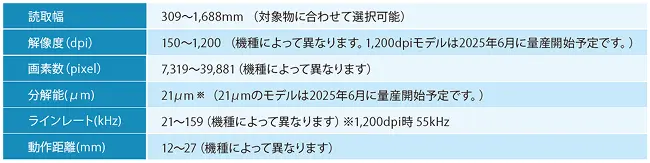

仕様

密着イメージセンサ（CIS）

検査装置: ご希望に合わせて様々な検査装置をオーダーメイドで提供可能です。
