製品ラインナップ

業務・使用目的に合わせた
2製品から選択

Moldflowの最大の特徴は、高度な解析機能と直感的な操作性を兼ね備えている点です。
充填解析、冷却解析、反り解析など、幅広い解析機能を搭載し、複雑な形状や多様な材料に対応可能です。
また、直感的なユーザーフェースにより、専門知識がなくても容易に操作できます。

設計者向けの簡易ソフトウェア

Autodesk Moldflow Adviser

Autodesk Moldflow Adviserは、成形時の金型内部における樹脂の流動状態を予測し、最適な成形条件を策定するための、設計者向け簡易流動解析ソフトウェアです。
初期の設計段階から利用可能で、設計変更に伴うコストや時間の削減に貢献します。また、3D CADから出力したSTLデータをそのまま解析に使用できるため、解析用モデルデータの事前準備も不要です。
操作が簡単で解析時間も短いため、設計業務の合間に気軽にトライ&エラーを繰り返せます。

特徴

  • 設計者向け
  • 初期の設計段階から利用できる
  • 操作が簡単で解析時間も短い
  • 成形加工に精通していなくても使用できる

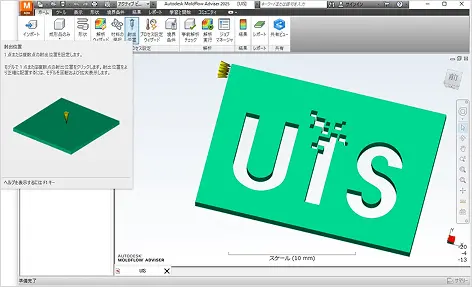

直感操作でストレスフリー

初めて利用される方でも簡単・直観的に操作できる、
親しみやすいユーザーインターフェースとなっています。

直感操作でストレスフリー

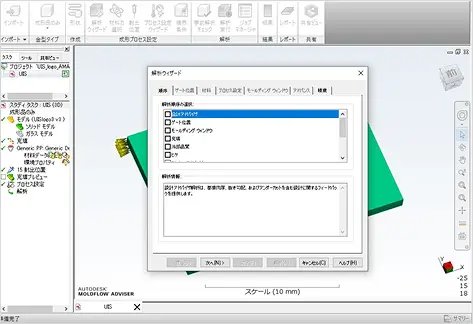

設計者でも解析可能

解析に馴染みのない設計者の方でも、簡単な操作で流動解析が実施でき、
設計に起因する問題点の予測が可能です。

設計者でも解析可能

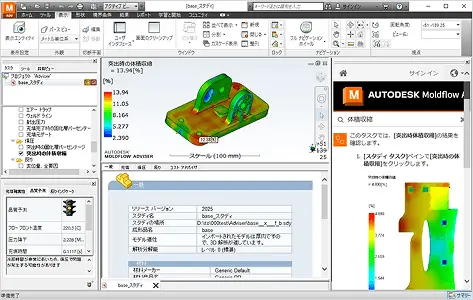

操作をサポートするヘルプ機能

操作方法や現象のメカニズム、専門用語の解説まで、
充実したダイナミックヘルプ機能を搭載しています。

操作をサポートするヘルプ機能

専任者向けの高性能ソフトウェア

Autodesk Moldflow Insight

Autodesk Moldflow Insightは、樹脂製品成形時の金型内での樹脂挙動をシミュレーションする、より専任者向けのソフトウェアです。
設計段階から使用することで、後工程の問題を早期に把握し、製品開発コストやリードタイムの削減に貢献します。また、問題発生時の対策案策定にも活用可能です。
Moldflowは射出成形CAE分野の世界標準であり、自動車や家電業界をはじめ多くの業界で利用されています。解析機能は、Autodesk Moldflow Adiverの機能に加え、射出圧縮、多色成形、ガスアシスト成形、熱硬化性樹脂など多様な成形方法に対応しています。

特徴

  • 設計~量産に至るまで幅広く活用
  • 射出成形のさまざまな成形方法に対応
  • 高機能・高精度な計算
  • 問題点を詳細に分析可能

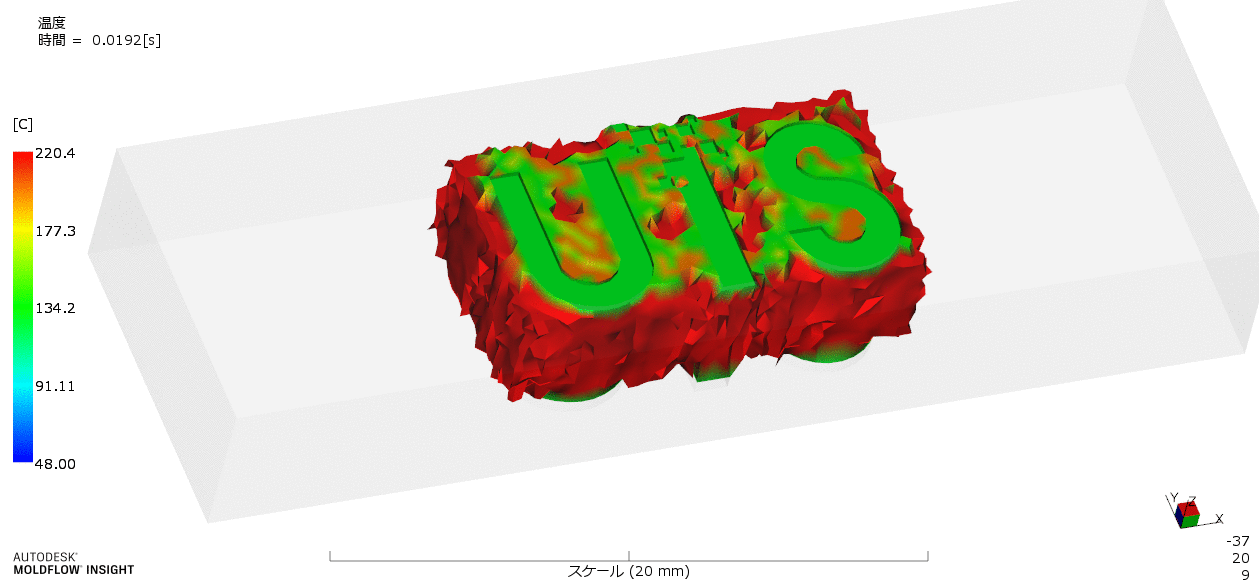

設計から量産までサポート

2色や発泡、圧縮等の様々な成形方法に加え、
樹脂圧を元にした金型部品やインサートの強度解析などにも対応出来るため、
設計から量産までの幅広い場面で活用いただけます。

設計から量産までサポート

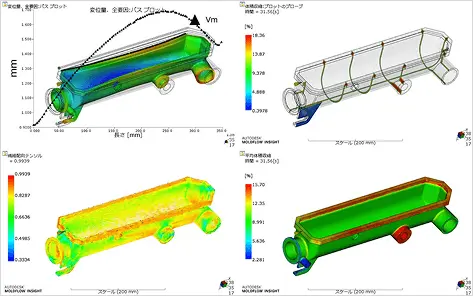

多角的な分析で、問題解決へ

多種多様な解析結果をさまざまな方法で確認できるため、
問題点に起因するメカニズムを分析し、
効果的な対策を施すことが可能です。

多角的な分析で、問題解決へ

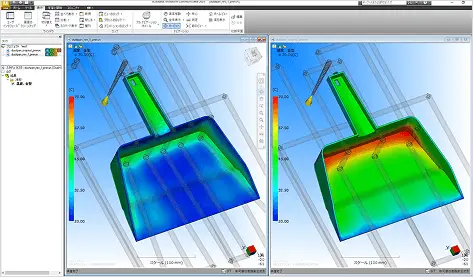

ライセンスがなくてもビューワーで結果確認

Moldflow専用の結果ビューワーを搭載していますので、
ライセンスをお持ちでない協力会社の方にも送付して、
結果をご確認いただくことができます。

ライセンスがなくてもビューワーで結果確認

機能比較

機能Moldflow AdviserMoldflow Insight
シュミレーション機能シュミレーション機能シュミレーション機能
2.5D解析(Dual Domain)●●
3D解析●●
メッシュコントロール-
(オートメッシュ)
●
充填解析●●
多段速度制御設定-●
保圧解析●●
反り解析●●
金型冷却解析●●
繊維配向解析●●
ゲート位置解析●●
最適化、実験計画法-●
インサート成形、多色成形-●
コアシフト、ワイヤスイープ、パドルシフト-●
非定常金型冷却解析
ヒート&クール、コンフォーマル冷却、ヒート
-●
ガスアシスト、コインジェクション-●
圧縮成形-●
熱可塑性樹脂約12,000種類約12,000種類
熱硬化性樹脂-約200種類
サブスクリプションに付属するソフトウェアシュミレーション機能シュミレーション機能
Fusion360(3D CAD)●●
Moldflow Communicator(ビューア)●●
ソルバーシュミレーション機能シュミレーション機能
フローティングソルバーライセンス数ローカルPCで
同時解析数 無制限
ローカルPC、クラウド、
計算サーバで同時解析数3

解析事例

金型冷却解析

金型冷却解析

金属光造形を用いた
冷却配管の解析

金型強度解析

金型強度解析

樹脂流動~構造解析連成による
金型強度評価

オーバーモールディング解析

オーバーモールディング解析

多層成形における
溶着強度の解析
